همه چیز در مورد سقف تیرچه و بلوک



سقف اجرا شده با تیرچه و بلوک از انواع سقف های با پشت بند ( تیرک دار ) بتنی است که تحمل فشار به بتن بالایی با ضخامت حداقل پنج سانتیمتر واگذار می گردد و کشش توسط میلگردهای کششی تیرچه ( میلگردهای تحتانی تیرچه ) تحمل می شود. بتن بالایی همچنین ، همانند یک دال نازک با دهانه ای برابر فاصله دو تیرچه ، خمش موضعی را در محل بین دو تیرچه تحمل می کند.

 http://s5.picofile.com/file/8114235292/%D9%81%D9%81%D9%81%D9%81%D9%81%D9%81.jpeg







ادامه نوشته

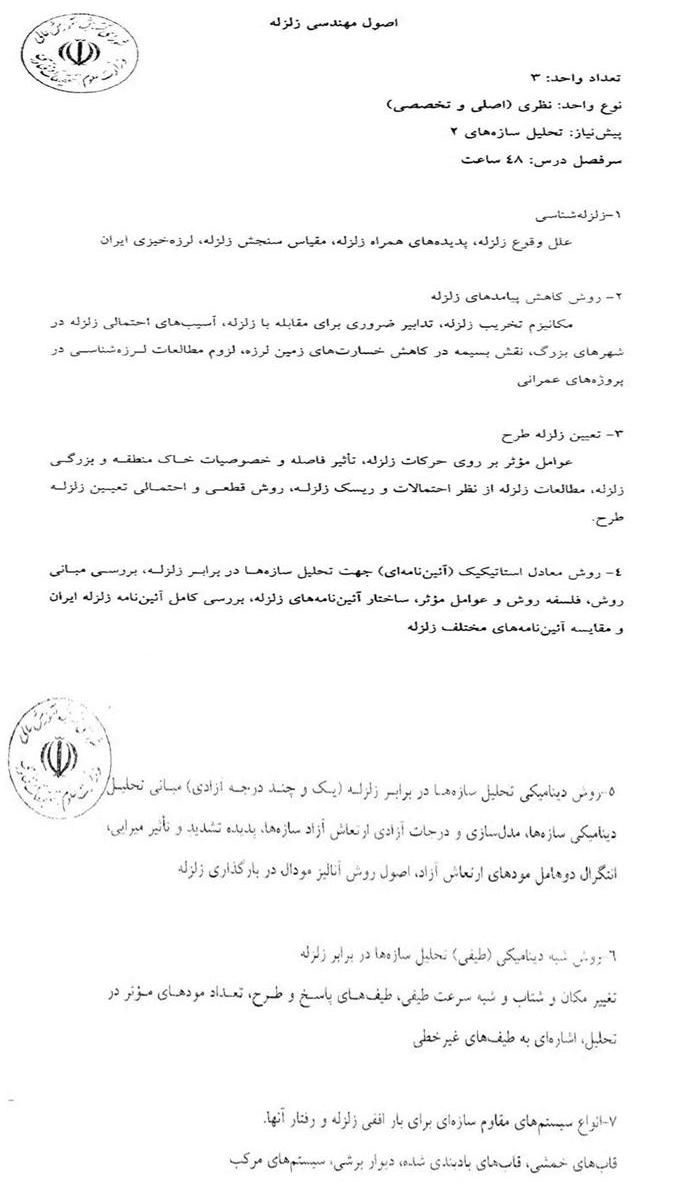

سرفصل درس اصول مهندسی زلزله


http://s5.picofile.com/file/8114036934/y.jpg

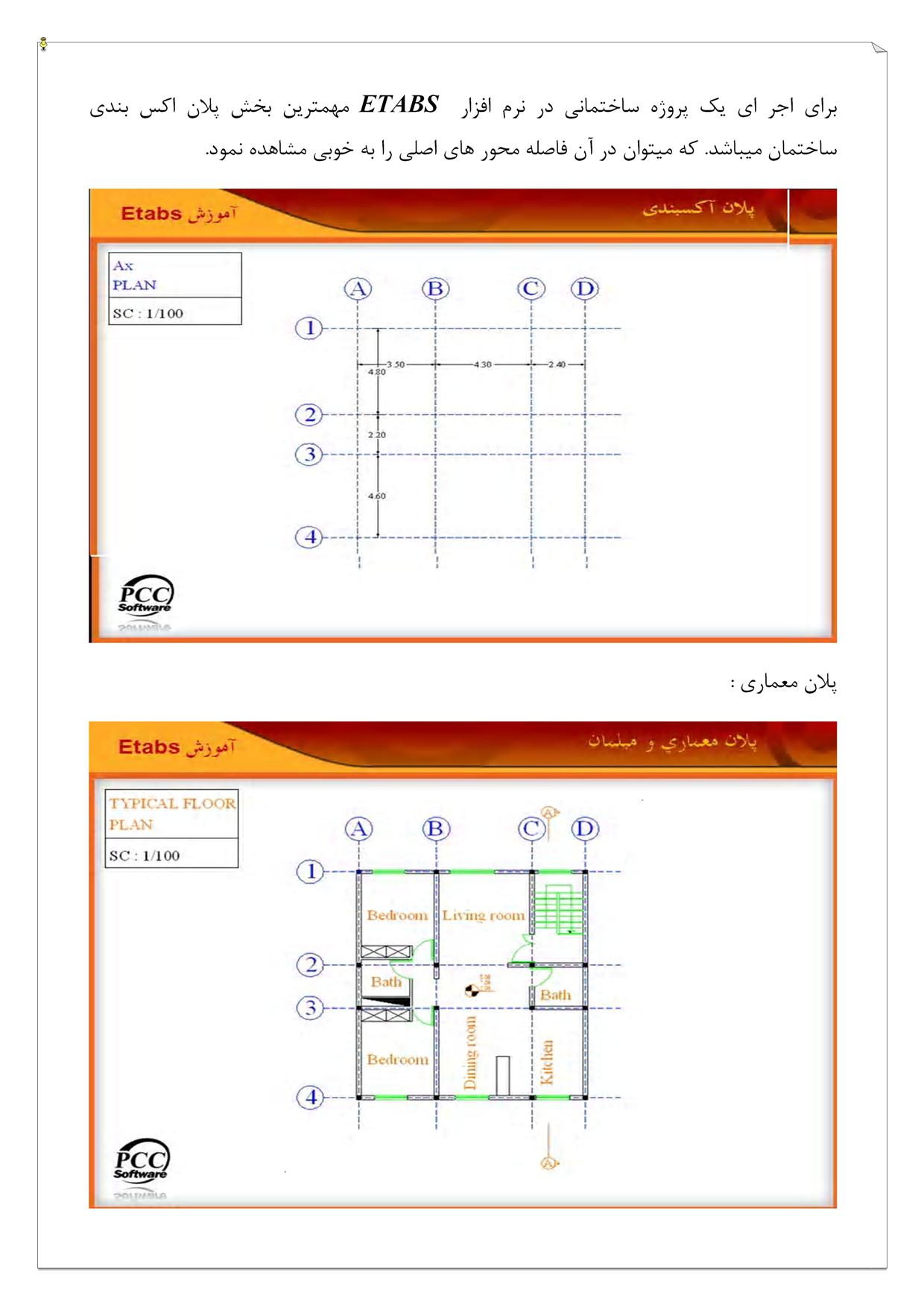

جلسه اول کاربرد کامپیوتر در مهندسی عمران دانشگاه آزاد شهربابک

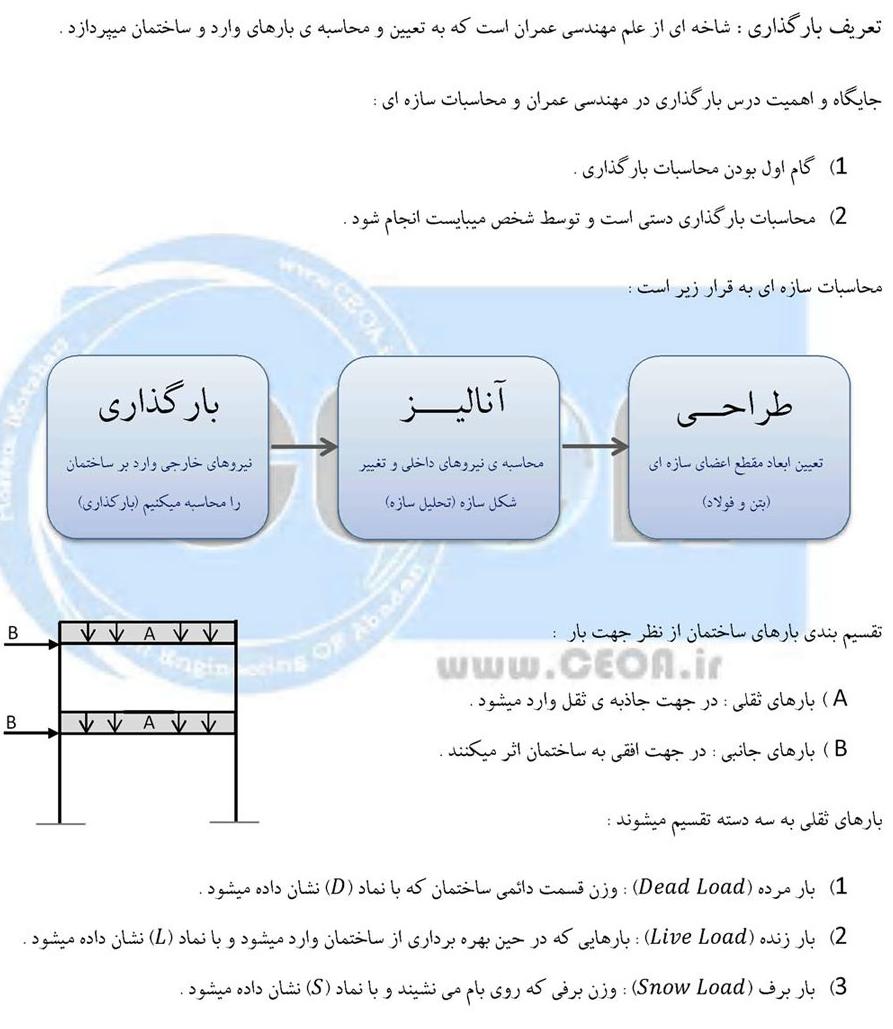

دانلود جزوه بارگذاری

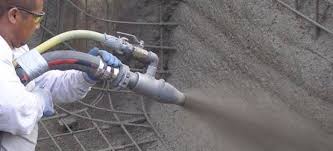

شاتکریت (بتن پاشیده)




بتن پاشیده یا شاتکریت یا بتُن‌پاشی پای‌ٍکار (به انگلیسی: Shotcrete
) فرایندی است که در آن بتن یا ملات با فشار و سرعت بالا بر روی یک سطح پاشیده میشود تا لایه ای متراکم، خود نگهدار و باربر ایجاد گردد. بتن پاشیده شامل دو نوع خشک (Dry Mix Shotcrete) و مرطوب (Wet Mix Shotcrete) است.

انواع بتن پاشیده

بتن پاشیده نام کلی است برای ملات یا بتن حاوی سیمان، ماسه و مصالح با دانه بندی مناسب که با هوای فشرده تحت سرعت بالا روی سطح پاشیده می‌شود. بتن پاشیده را می توان به دو دسته‌ی کلی از نظر روش اختلاط تقسیم کرد

  • شاتکریت مخلوط مرطوب (تَر)
  • شاتکریت مخلوط خشک

بتن پاشیده مرطوب

در این روش تمام مواد ابتدا با آب مخلوط می‌شود و پس از آن است که افزودنی‌های مورد نیاز بر حسب نیاز به آن اضافه می‌شود.در مرحله‌ی اول آب و سایر مواد با هم به مخلوط کن وارد شده و مخلوط می‌شوند و پس از آن است که سایر افزودنی‌ها به مخلوط اضافه می‌شود.

بتن پاشیده ی خشک

در این روش ابتدا مواد به صورت خشک با درصد بسیار کمی آب مخلوط می‌شوند و قبل از خروج از نازل به آن‌ها آب اضافه می‌شود. در این روش بر خلاف روش مخلوط تر، آب درانتهای مسیر و قبل از خروج از نازل به مخلوط اضافه می شود.

درس نقشه کشی اجرایی دانشگاه آزادشهربابک

شماره صفحات پروژه نقشه کشی بتنی و فولادی

زمان تحویل: چهارشنبه 18/دی ساعت کلاسی دو عصر

در دوجلد نقشه کشی بتنی و فولادی... درصورت مشکل با اقای منگلی هماهنگ کنید. موفق باشید

نقشه کشی بتنی:

صفحه: 116،118،120،129،134،138،145،151،153

توضیحات:صفحه شماره 134و 145فقط شماره 4

نقشه کشی فولادی

صفحه:5،11،49،50،54،55،57،60،61،73،75،76،77،103

توضیحات: صفحه 5،11 فقط پلان

صفحه 55 فقط شکل های دوبعدی کشیده شود.

صفحه103فقط شکل فنداسیون کشیده شود.

دانلود نقشه کشی فولادی

دانلود نقشه کشی بتنی

پل های کابلی

http://www.uplooder.net/img/image/56/3a912da31e3e8ec63fe61f81e6966312/p.JPG

پل کابلی عرشه ایست پیوسته با یک یا چند برج درمیانه آن که کابل هایی ازدوطرف برج به سمت پایین کشیده شده وعرشه را نگه میدارند این پل ها بسیارسبک بوده که شرایط  نامساعدی درمقابل بادها ویک مزیت درمقابل نیروی زلزله محسوب میشود.

—            نیروی باد

ازانجا که این پل ها بدلیل دهانه های بزرگ وعرشه ای باریک نیروی ثقلی محدودی دارند محاسبات آیرودینامیک ضروریست. به عرشه این پل نگاه کنید مثل یک بال هواپیمادر حالت برعکس ساخته شده است این شکل باعث میشود عرشه در زمان وزش باد به سمت پایین کشیده شود وازبلند شدن ان جلوگیری شود.


http://www.uplooder.net/img/image/64/c0b617d94d0fdfa350c8a9ea5edd06d0/rr.JPG


نیروی زلزله

عرشه پل های کابلی

اگر به پایه ها وصل نباشد نوسان میکند وبهره برداری را مشکل میکند حتی ممکن است به برج هابخورد کند وباعث تخریب شود

اگربه پایه ها وصل شوند شاید از نوسان جلوگیری شود ولی درهنگام زلزله وزن عرشه باعث فروپاشی پایه های پل میشود

به طور مثال در پل کابلی یونان مهندسین با استفاده از ضربه گیرهای ویسکوز این مشکل را حل کردن نوسان عرشه در مقابل باد ونیروی زلزله

http://www.uplooder.net/img/image/12/258b15d305663efb9aeb84d3ee22f63b/ii.JPG

 مهندسین دومشکل ذکرشده رااین گونه حل کردن .عرشه به پایه ها وصل شده وهنگام وزش باد نوسان ندارد چون ضربگیرها به وسیله یک قفل چدنی ثابت هستند ودر زمانی که نیروی زلزله یا باد از حداکثرمقاومت پل بدون تغیر شکل تجاوز کرد قفل شکسته وضربه گیرها به ارامی حرکت کرده وبا استفاده از جابه جایی از تخریب جلوگیری میکند .

http://www.uplooder.net/img/image/52/e4798b74da04959daa63ec2f6c41afac/rrrr.JPG

لایه لایه شدگی مواد FRP( جدایی لایه ها از هم)



http://www.uplooder.net/img/image/45/f000c65bfdbb33f22867c1b0257a4375/FF.JPG

بی شک در آینده نه چندان دور با پیشرفت تکنولوژی ساخت، انتخاب مصالح با خواص  مکانیکی خوب جای خود را به ساخت مصالح با خواص مکانیکی مورد نیاز در هرسیستم  مهندسی خواهد داد، پس مواد مرکب جایگاه قابل توجه ای در مهندسی فردا خواهند داشت، باتوجه به این که  استفاده ازهر  مصالح  محاسن و معایبی دارد، برای مثال استفاده از فولاد معایبی چون هوازدگی، مقاوم نبودن در مقابل آتش سوزی، حساسیت در برابر کمانش و استفاده از بتن معایبی چون مقاومت کششی پایین، خزش و مشکلات  عمل آوری را به همراه دارد.آنچه که در علوم پلیمر کمتر مورد توجه قرار گرفته مشکلات مواد پلیمری در شاخه ­هاي مختلف مهندسي از قبیل عمران، صنايع هوافضا و اتومبيل ­سازي میباشد..


طبق نظر هالاوی (۱۹۹۳) مکانیزم تخریب مواد پلیمری مرکب عبارت است از:

1.      ترک خوردگي زمينه

2.       پارگي الياف

3.      جدايي لايه ها

با افزایش استفاده از مواد مرکب لايه اي در مهندسی عمران  نياز به مطالعه و درک صحيح مکانیزم های تخريب اين مواد و بررسي و ايجاد زمینه های  لازم جهت بهبود عملکرد آنها را آشکار مي­کند.

اصلي­ترين مود تخريب مواد مرکب لايه­اي جداشدن لايه­ها مي­باشد که (لایه لایه شدگی) ناميده مي­شود. اين نوع تخريب ناشي از کشش بين لاي ه­اي و برش بوجود آمده مي­باشد که ممکن است در  نتيجه يکي از این عوامل باشد.

1.      اثرات لبه آزاد

2.      ناپيوستگي­ هاي موجود در سازه

3.      عيوب موضعي بوجود آمده در فرايند توليد.

4.      مکانيزم­هاي تخريب داخل سازه مانند ترک خوردن ماتريس


تاريخچه مطالعه پديده لايه ­لايه­ شدگي:

لايه­ لايه ­شدگي در مواد مرکب از سال­هاي بعد از 1970 به طور گسترده مورد مطالعه قرار گرفته است.افزايش کاربرد مواد مرکب در عمل محققان را بر آن داشت تا براي تعيين خصوصیات این پدیده با دقت خيلي زياد تلاش کنند.

اين مسئله به سه روش تحليلي، عددي و تجربي قابل ارزيابي و مطالعه است.

در حقيقت مسائل لايه لايه شدگي را ميتوان مرتبط با مسائل ترک دانست. در منابع مختلف سه شکل اساسي تخريب در حالتي که ترک وجود داشته باشد در نظر گرفته ميشود: مود یک  يعني بازشدن ترک، مود دو  يعني مود برش در صفحه ترک، و مود سه  که برش غير صفحه اي را شامل مي­شود، در عمل هر ترکيبي از اين سه مود ممکن است اتفاق بيفتد .شکل زیر بیان گر این سه حالت است.

http://www.uplooder.net/img/image/37/b7b77df79ed0f03b99df914c787c3388/FFFFF.JPG


فروپاشی پیشرونده در برج های مرکزتجارت جهانی



 با نگاهی به تاریخچه فروپاشی پیشرونده خواهیم دید که عامل فرو پاشی بیشترسازه ها تخریب جزئی قسمتی از سازه در اثر یک حادثه همچون انفجار، بخورد هواپیما،حذف یک عضو در یک طراحی ضعیف ,,,,و گشترش آن به تمام سازه بوده. شباهتی که تمام  این فروپاشی ها باهم دارند این است که جزئی از سازه تحت نوعی بارگذاری قرار گرفته که در مرحله طراحی ,توسط طراح سازه قابل پیش بینی نبوده  است.

اما تراژدی بزرگ فروپاشی پیشرونده

فرو پاشی برج های مرکز تجارت جهانی  در  11سپتامبر2001  بوداین برج ها شامل یک هسته از چهارچوب فولادی و قاب های فولادی محیطی بودند









مزیت سازه های محیطی

1.     هزینه کمتر نسبت به ساختمانهای رایج چهارچوبی با نصف فولاد مورد نیاز واستقامت یکسان

2.     فضاهای بزرگ وباز

جالب توجه این است که این دوسازه برای برخورد احتمالی بزرگ ترین هواپیمای زمان خود طراحی شده بودند اما هواپیمای که مسیر خود را در مه گم کرده وباسرعت پایین در حال حرکت باشد,  ونه هواپیمایی که با نهایت سرعت حرکت میکند از انجا که انرژی جنبشی  با دو برابر شدن سرعت چهار برابر میشود شرایط فراتراز از شرایط طراحی بوده و حتی  تاثیر سوختن ,سوخت هواپیما  در طراحی لحاظ نشده بوده .


http://www.uplooder.net/img/image/8/27fd5003deca6d70537711e3b7a6860e/________.JPG

مطا لعات نشان داده ترکیب 7عامل بعد از بخورد باعث فرو پاشی شده است


1.     تنش مضاعف برخی ستون ها به خاطربازتوزیع تنش در ابتدای برخورد
2.     گرم شدن زیاد بخاطر از دست رفتن پوشش محافظ فولاد
3.     کاهش جدی حد تسلیم به دلیل حرارت
4.     تغییر مکان جانبی بسیاری از ستون به دلیل کرنش حرارتی و خیز خرپای کف
5.     تضعیف تکیه گاه های جانبی به خاطر کاهش سختی صفحه کف های خیز داده
6.     کمانش ستون ها  بخاطر چند برابر شدن طول انها
7.     کمانش موضعی ستون ها


انرژی جنبشی ناشی از سقوط قسمت فوقانی بخورد  از انرژی قابل جذب توسط تغییر مکان پلاستیک در ناحیه تحتانی بخورد تجاوز کرده وسناریوی فروپاشی پیشرونده اغاز شد . شبیه سازی کامپوتری این فروپاشی در موسسه استاندار و فناوری (NIST)انجام شده است

لینک دانلود

جزئیات سازه های بتنی

1. حداقل طول وصله در تیرها، ستونها و دالها، 55 برابر قطر آرماتور رعایت گردد. در صورتی که طول وصله کمتر از این مقدار باشد، محاسبات مربوطه در دفترچه محاسبات اضافه شود.

2. در ستونهای قابهای با شکل پذیری متوسط و زیاد، توجه شود که حداکثر نسبت آرماتور طولی در محل وصله به 6% محدود گردد. لذا در صورتی که نسبت آرماتور ستون بیش از 3% باشد، باید آرماتورهای مقطع، در طول ستون در محلهای متفاوت وصله شوند به نحوی که در هر مقطع ستون، نسبت آرماتور از 6% فراتر نباشد.

3. طبق بند های 9-20-3-2-2-7 و 9-20-4-2-3-10 در قابهای با شکل پذیری متوسط و زیاد، در محل اتصال ستون به شالوده، باید آرماتور عرضی حداقل در طول 300 میلیمتر در شالوده ادامه یابد. همچنین در قسمت های خارج از ناحیه بحرانی ستونها (محدوده میانی ستونها) طبق بند 9-12-6-4-1 حداکثر فاصله بین آرماتورهای عرضی ستون به d/2 محدود میشود.

4. در مورد آرماتور عرضی تیرها در قابهای با شکل پذیری متوسط و زیاد، حداقل طول "دو برابر ارتفاع تیر" برای آرماتورگذاری عرضی ویژه کنترل شود. همچنین حداکثر فاصله مجاز آرماتورهای عرضی در این ناحیه برابر یک چهارم ارتفاع موثر تیر (d) در نظر گرفته شود و فاصله اولین آرماتور عرضی از بر ستون بیش از 5 سانتیمتر نباشد.

5. در مورد تیرهای اصلی که تیرهای فرعی با بار قابل توجه به صورت تودلی به آنها متصل میشوند، باید آرماتور پیچشی طولی و عرضی محاسبه شده توسط نرم افزار به طور مناسب با آرماتورهای خمشی و برشی تیرهای اصلی ترکیب شده و در نقشه ها درج شود. در مورد جزئیات طراحی و نحوه ترکیب آرماتورها و چیدمان آنها در مقطع، توجه به بخشهای 9-12-7 تا 9-12-12 مبحث نهم لازم است. طبق بندهای 9-12-8-3، 9-12-9-1 و 9-12-12-1 باید آرماتور پیچشی طولی به طور یکنواخت دور تا دور مقطع توزیع شده و ترکیب آرماتور پیچشی (طولی و عرضی) با آرماتور خمشی و برشی انجام شود.

6. در مورد تغییر مقطع ستونهای بتونی که در نما قرار میگیرند، باید کوچک شدن ستون فقط از سمت داخل ساختمان انجام شود. با توجه به بخش 9-11-12 مبحث نهم، در صورتی که میزان عقب نشینی مقطع ستون از یک سمت بیش از 75 میلیمتر باشد یا شیب ملایم تر از 1 به 6 برای میلگرد طولی ستون تامین نشود باید در محل عقب نشینی آرماتور ستون پایینی با خم استاندارد مهار شود و برای ستون بالایی آرماتور انتظار در ستون پایینی پیش بینی شود. در مورد ستونهای میانی نیز که کوچک شدن مقطع از دو طرف انجام میگیرد، در صورتی که شرایط فوق برقرار باشد، باید آرماتوربندی با توجه به این جزئیات رسم شود.

7. برای تیرهای با دهانه کوتاه در قابهای شکل پذیر متوسط و زیاد، توجه شود که طبق بند 9-20-3-1-1-1 مبحث نهم، حداکثر مقدار عمق موثر تیر باید به یک چهارم دهانه آزاد تیر محدود شود. همچنین به علت طول کوتاه این دهانه ها، نیروی برشی حاصل از زلزله در این دهانه ها نسبت به دیگر تیرها بیشتر بوده و آرماتور برشی مورد نیاز نسبت به دیگر تیرها بیشتر خواهد بود که توجه طراح سازه به آن ضروری است.

8. در تیرهای قاب های خمشی بتنی با شکل پذیری متوسط و زیاد، طبق بندهای 9-20-3-1-2-2 و 9-20-4-1-2-2 باید در بر ستون مقاومت لنگر خمشی مثبت حداقل به میزان نصف مقاومت لنگر خمشی منفی تامین شود. به این منظور لازم است در بر ستونها مقدار آرماتور تحتانی (آرماتور فشاری) کمتر از نصف آرماتور فوقانی (آرماتور کششی) نباشد.

9. در تیرهای قاب های خمشی بتنی با شکل پذیری متوسط و زیاد، طبق بندهای 9-20-3-1-2-2 و 9-20-4-1-2-3 باید حداقل یک چهارم آرماتور موجود در مقاطع بر تکیه گاه ها، (هر انتها که آرماتور بیشتری دارد) در سراسر طول تیر ادامه داشته باشند.

10. در مقاطع تیرها، حداقل فواصل آزاد بین میلگردها طبق بخش 9-11-11 مبحث نهم رعایت گردد. رابطه تقریبی زیر به عنوان راهنما پیشنهاد می شود:

n=Integer[ (b-65) / (2db+35) ]

b : عرض تیر بر حسب میلیمتر

db : قطر میلگرد طولی بر حسب میلیمتر

n : حداکثر تعداد میلگرد با احتساب میلگردهای سراسری و تقویتی

رابطه فوق درحالت وصله شدن کلیه میلگردها به دست آمده است. در صورتی که طول تیر به نحوی باشد که احتیاج به وصله نداشته باشد، حداکثر تعداد میلگردها قابل افزایش خواهد بود. به هر حال، در مواردی که تعداد میلگرد مورد نیاز بیشتر از حداکثر تعداد مجاز میلگرد باشد، باید آرماتورها در دو یا چند سفره چیده شوند. در این حالت حداقل فاصله لازم بین سفره های متوالی، طبق بند 9-11-11-1-3 باید برابر حداکثر دو مقدار 25 میلیمتر و بزرگترین قطر میلگرد طولی باشد. در فایل کامپیوتری سازه نیز باید مقدار پوشش بتنی تیرها متناسب با تعداد سفره های میلگرد افزایش یابد به نحوی که نشان دهنده مرکز سطح تقریبی مجموعه میلگردها باشد. جزئیات مورد نظر در شکل های فوق نشان داده شده است.

11. در مقاطع ستونها، حداقل فواصل آزاد بین میلگردها طبق بخش 9-11-11 مبحث نهم رعایت گردد. رابطه تقریبی زیر به عنوان راهنما پیشنهاد می شود:

n=Integer[ (c-55) / (2db+40) ]

c : عرض ستون بر حسب میلیمتر

db : قطر میلگرد طولی ستون بر حسب میلیمتر

n : حداکثر تعداد میلگرد در ضلع ستون به عرض c

12.در مورد تیرهایی که عرض آنها بزرگتر از عرض ستون تکیه گاهی است، جزئیات کامل اتصال تیر به ستون با رسم نحوه عبور آرماتورهای تیر از ستون نشان داده شوند.

13. توجه شود که برای قابهای با شکل پذیری متوسط و زیاد، طبق بندهای 9-20-3-1-1-2 و 9-20-4-1-1-2 برون محوری هر عضو خمشی نسبت به ستونی که با آن قاب تشکیل می دهد، (فاصله محورهای هندسی دو عضو) نباید بیشتر از یک چهارم عرض مقطع ستون باشد.

14. با توجه به اینکه باید آرماتور تیرها با قلاب ◦90 در ستونهای کناری سازه مهار شوند و با توجه به اینکه طول قلاب استاندارد ◦90 حدود 15 برابر قطر میلگرد است، حداقل اندازه مجاز ستونها 35x35 سانتیمتر خواهد بود که در این حالت حداکثر قطر مجاز برای آرماتور طولی تیر برابر 18 میلیمتر است. به عنوان یک رابطه تقریبی، حداقل بعد لازم برای ستون بر حسب قطر میلگرد تیر، برابر "15 برابر قطر میلگرد + 70" میلیمتر خواهد بود.

15. در صورت استفاده از آرماتور برشی مارپیچ، طبق بند 9-11-9-4-3 در هر گام مارپیچ فاصله آزاد بین میلگردها نباید از 75 میلیمتر بیشتر باشد.

16. در صورت استفاده از قاب خمشی بتنی با شکل پذیری زیاد، توجه شود که کنترل آرماتور عرضی ستونها در نواحی بحرانی (موضوع بند 9-20-4-2-3-2) توسط نرم افزار انجام نمی شود و این محاسبات باید به صورت دستی در دفترچه محاسبات انجام و آرماتور لازم در نقشه ها درج گردد.

17. در صورت استفاده از دیوار برشی، برای انتقال بار از دیافراگم سقف به دیوار برشی باید آرماتور دوخت مورد نیاز با عملکرد برش اصطکاکی طبق بخش 9-12-13 برای نیروهای انتقالی دیافراگم که از بخش 6-7-2-7 محاسبه می شود طراحی گردد. این نکته باید در مورد دیوارهایی که به علت قرار گرفتن در کنار بازشوهای سقف، اتصال کامل به دیافراگم ندارند به طور ویژه بررسی شود. توصیه می شود اصولا از کاربرد دیوارهای برشی در کنار بازشوهای سقف اجتناب گردد.

18. در مورد دالهای بتنی (سقف و رمپ) کنترل حداقل ضخامتها طبق ضوابط فصل 14 مبحث نهم مقررات ملی ساختمان در دفترچه محاسبات انجام گیرد. در غیر این صورت باید کنترل تغییر شکل برای ضخامت مورد نظر، طبق ضوابط این فصل با انجام محاسبات تغییر شکل در حالت بهره برداری، انجام شود.

19. طبق بند 9-9-7-2 در سازه های بتنی در صورتی که طول یا عرض ساختمان از مقادیر تعیین شده (35 متر برای شرایط آب و هوایی تهران) تجاوز کند، اجرای درز انبساط به مقدار حداقل الزامی است. درز انبساط باید در شالوده نیز ادامه یابد. در ضمن با توجه به شرایط سازه باید مقدار درز انبساط با حداقل عرض درز انقطاع نیز طبق بند 6-7-1-3-4 کنترل گردد.

20. در مورد آرماتور عرضی ستونها در قابهای با شکل پذیری متوسط و زیاد، حداقل طول برای ناحیه آرماتورگذاری عرضی ویژه برابر حداکثر مقادیر"یک ششم ارتفاع آزاد ستون، ضلع بزرگتر مقطع مستطیل یا قطر دایره و 450 میلیمتر" کنترل شود. همچنین حداکثر فاصله مجاز آرماتورهای عرضی در این ناحیه برابر حداقل مقادیر"8 برابر قطر کوچکترین میلگرد طولی ستون، 24 برابر قطر خاموت، نصف کوچکترین ضلع مقطع ستون و 150 میلیمتر" در نظر گرفته شود و فاصله اولین آرماتور عرضی از بر اتصال ستون به تیر نباید بیش از نصف مقادیر فوق باشد. در ناحیه میانی ستون، حداکثر فاصله مجاز آرماتورهای عرضی برابر حداقل مقادیر "نصف ارتفاع موثر مقطع (d/2) و 250 میلیمتر" در نظر گرفته شود.

21. در مورد ستونهایی که هم در تراز طبقه و هم در تراز میان طبقه به آنها تیر متصل می شود (مانند ستونهای پاگرد پله ها و ستونهای واقع در مرز اختلاف تراز ساختمانهای دوبلکس) برای کنترل بند 20، در اغلب موارد ابعاد ستون به نحوی است که باید خاموت گذاری ویژه در کل ارتفاع ستون به صورت پیوسته انجام گیرد.
